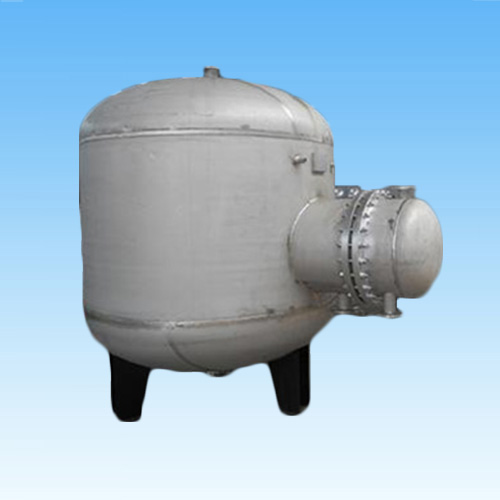

（一）產品介紹

1、HRV-02半容積式換熱器是在對具有國際先進水平的國外同類型熱交換器做了很大的結構工藝改進的基礎上推出的新產品，是本廠從專業建筑設計院引進的新型專業產品，是本廠與RV-03、RV-04產品推出的兩大新型熱交換器之一，是供熱及暖通給排水的理想設備。

2、其性能特點有：

3、換熱部分為改進的快速換熱器，傳熱系數較高，換熱量大；

4、其中半容積式的特點，使得貯水部分貯水有10-20分鐘的熱水量，被加熱水的水頭損失＜0.2米，因此它在設有一般自動溫控閥的條件下仍能保持供水水壓、水溫平穩、安全、節水、用水舒適的特點；

5、加熱部分為快速式，罐內貯水全部為熱水、無滯水、冷水區、容積利用率達100%；

6、產品在用水量極小或不用時，可借助熱水管網循環泵的工作維持罐內水溫，換熱部分總處于被加熱水流動狀態，使換熱充分、節能。汽水換熱時凝水出水溫度低于80℃；

7、罐形小，重量輕、換熱束可以沿水平方向抽出，方便維修。

（二）設計使用說明

1、HRV-02 半容積式換熱器系列適用于一般工業及民用建筑的熱水供應系統，熱媒為蒸汽或高溫水，可按不同熱源選用。

2、被加熱水出口溫度不得高于75℃，實際使用時，為延緩結垢，被加熱水溫度宜控制在50-60℃之間。為使運行更安全，熱媒出水管上須裝設疏水閥。

3、材質：殼體可按用戶要求，選擇不銹鋼材料(SUS304、SUS316L、SUS2205)或碳鋼內襯SUS304、碳鋼內襯SUS316L、碳鋼內襯SUS444、碳鋼內襯銅；換熱U型管材料分紫銅管、SUS304不銹鋼管、SUS316L不銹鋼管。

4、HRV-02采用支承式支座，一般做高H=200mm的混凝土支墩。

5、換熱器應安裝安全裝置。裝設安全閥時，安全閥開啟壓力應不超過設計壓力（訂購安全閥時應申明），安全閥的安裝和使用應符合國家相關規定。

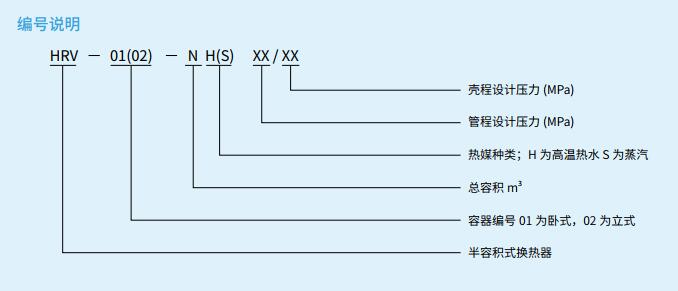

（三）編號說明

---
